●产品特征:
 1、精确过滤:可根据用水要求选择不同精度的过滤盘,有20μ、50μ、100μ、200μ多种规格。 2、高效反洗:高速和彻底的反洗,只在20秒左右即可完成。 3、全自动运行,连续出水:在过滤器组套内,反洗过程轮流交替进行,工作、反洗状态之间,自动切换,可确保连续出水。系统压损小。 4、标准:标准模块系统设计,用户可按需取舍,灵活可变,互换性强。 5、非标准:可灵活利用边角空间,因地制宜安装,占地很少。 6、运行可靠维护简单:几乎不需日常维护,部件100%经工厂检测和试运转,不需专用工具,备品备件很少。 7、使用寿命长:高科技塑料过滤芯坚固、无磨损、无腐蚀,经多年工业实用验证,过滤和反洗效果不会随使用时间而变差。
●组合形式: 若干个过滤单元并联,形式JY系列盘片式过滤器。 基本组合有JY2-3~5(3~5个2"过滤头);JY3-3~10(3~10个3"过滤头)共11种组合方式。

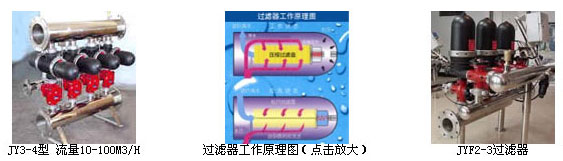

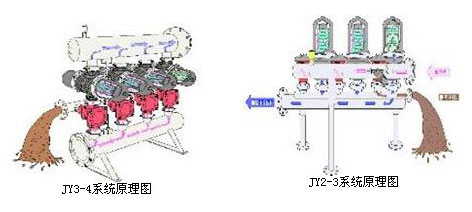

●工作原理 JY过滤器分JY2(2")、JY3(3")二种基本过滤单元,其中过滤芯是由一组带沟槽棱边形成的交叉点把水中固体物截留。由于同时具有表面拦截和浓度凝聚的作用,大大提高了过滤效果.
●工作状态 过滤盘片在弹簧力和水力作用下被紧密地压在一起。当含有杂质的水通过时杂质颗粒被截留。
●反洗状态 控制器控制阀门改变水流方向。盘片被松开,位于盘片中央的喷嘴沿切线喷射,使盘片旋转,盘上截留的固体物被冲洗出去。
●技术参数 工作压力:0.25~0.8MPa 反洗压力:0.15~0.6MPa 反洗时间::5~20秒可调 反洗水用量: 30~100 升(单个过滤头) 系统压损:0.001~0.08MPa 工作温度:4~75℃ pH:4.0~13 JYF系列组套说明: 工作压力:0.08~0.8MPa 反洗压力:0.15~0.6MPa 反洗水进水阀门:铜阀2“ BSPT螺纹 过滤单元数量: 2~8个 如果来水压力低,不足以满足反洗要求,可采用外接反洗水源JYF系列或增加出口主阀的方式,保证盘式过滤器的正常运行和反洗。
盘式过滤器设计选型

●选型设计
每个过滤单元(3"或2"),针对不同的原水水质和不同的出水精度要求,其产水量也是不同的(参见参数表) 一般把原水水质分成四类: A、优良水质:城市自来水,从稳定的含水层抽取的井水; B、一般水质:循环准冷却水,经沉淀处理过的地面水,经过有效沉淀和完全生物筛过的排水; C、较差水质:从水质很差的含水层抽取的地下水,经过有效沉淀,但未经或经很少的生物处理的排水,有微生物大量繁殖的地面水; D、很差水质:从很脏或富含铁锰的井中抽取的井水,受洪水影响且未经沉淀的地面水,未经沉淀及生物处理的排水。为保证过滤系统较好的工作状态,D类水质需要进行预处理以提高一个等级。
●设备材质 JY过滤头由增强聚酰胺塑料成型制造,防腐耐磨,可承受工作压力0.8Mpa 。 过滤盘材质为聚丙烯塑料,密封为EPDM,进出水及排水管路为不锈钢材质。
●安装说明 1、电源:220V、50ZH,现场附近装有标准插座即可。进出水管道与设备系统法兰联接,参见设备外形尺寸图。 2、控制器为专用定型产品,已固定在过滤器上; 3、进水、出水管应加装手动阀门,同时阀门里侧装压力表; 4、设备通过膨胀螺丝固定在水泥平台。
●过滤设备选型参数表
原水水质 |
优良水质 |
一般水质 |
较差水质 |
很差水质 |
外形尺寸 |
重量 |
过滤等级 |
200μ |
100μ |
50μ |
20μ |
200μ |
100μ |
50μ |
20μ |
200μ |
100μ |
50μ |
20μ |
200μ |
100μ |
50μ |
20μ |
长×宽×高×进出水管径 |
|
过滤器型号 |
流量M3/H |
流量M3/H |
流量M3/H |
流量M3/H |
mm |
kg |
JY2-3 |
75 |
60 |
42 |
21 |
57 |
45 |
33 |
15 |
40 |
30 |
22 |
10 |
24 |
19 |
13 |
7 |
1255×719×1298×D100 |
59 |
JY2-4 |
100 |
80 |
56 |
28 |
76 |
60 |
44 |
20 |
54 |
40 |
30 |
14 |
32 |
26 |
18 |
10 |
1255×719×1298×D100 |
77 |
JY2-5 |
125 |
100 |
60 |
35 |
95 |
75 |
55 |
25 |
67 |
50 |
37 |
17 |
40 |
32 |
22 |
12 |
1855×719×1298×D150 |
95 |
JY3-3 |
≤111 |
≤90 |
≤80 |
≤30 |
≤84 |
≤66 |
48≤ |
≤22 |
≤60 |
≤45 |
≤33 |
≤15 |
≤36 |
≤28 |
≤19 |
≤10 |
815×865×1360×D200 |
145 |
JY3-4 |
148 |
120 |
80 |
40 |
112 |
88 |
64 |
30 |
80 |
60 |
44 |
20 |
48 |
37 |
26 |
14 |
1115×865×1360×D200 |
192 |
JY3-5 |
185 |
150 |
100 |
50 |
140 |
110 |
80 |
37 |
100 |
75 |
55 |
25 |
60 |
47 |
32 |
17 |
1415×865×1360×D200 |
239 |
JY3-6 |
222 |
180 |
120 |
60 |
168 |
132 |
96 |
45 |
120 |
90 |
66 |
30 |
75 |
56 |
39 |
21 |
1715×865×1360×D200 |
286 |
JY3-7 |
259 |
210 |
140 |
70 |
196 |
154 |
112 |
52 |
140 |
105 |
77 |
35 |
84 |
66 |
45 |
24 |
2015×865×1360×D200 |
333 |
JY3-8 |
296 |
240 |
160 |
80 |
224 |
176 |
128 |
60 |
160 |
120 |
88 |
40 |
96 |
75 |
52 |
28 |
2315×865×1360×D200 |
380 |
JY3-9 |
333 |
270 |
180 |
90 |
252 |
198 |
144 |
67 |
180 |
135 |
99 |
45 |
108 |
85 |
58 |
31 |
2615×865×1360×D200 |
427 |
JY3-10 |
370 |
300 |
200 |
100 |
280 |
210 |
160 |
75 |
200 |
150 |
110 |
50 |
120 |
94 |
65 |
35 |
2915×865×1360×D200 |
474 |
JYX-18 |
666 |
540 |
360 |
180 |
504 |
396 |
288 |
135 |
360 |
270 |
198 |
90 |
216 |
171 |
117 |
63 |
1760×1970×2170×D300 |
860 |
JYX-24 |
|
|
480 |
240 |
|
528 |
384 |
180 |
480 |
360 |
264 |
120 |
288 |
228 |
156 |
84 |
1760×1970×2570×D300 |
1100 |
JYF系列高度较相应JY2或JY3增加250~400mm,重量也有增加。
●过滤等级参考
优质供水处理 |
20μ |
生活饮用水预处理,生产用水,喷嘴保护 |
50μ |
循环水过滤,给水处理预过滤 |
100μ |
中水处理,废水处理 |
200μ | |
